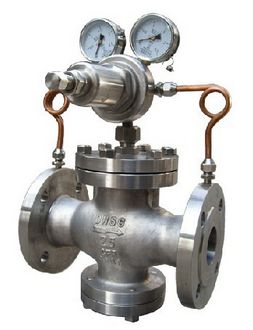

不銹鋼氣體減壓閥
產品介紹
型號介紹
一、產品用途：
YK42F系列氣體減壓閥是彈簧薄膜式減壓的換代產品，與薄膜式相比有以下優點：
1、使用壽命長，不存在膜片損壞的問題。
2、耐高壓，出口壓力高時，薄膜片高不行了，而活塞可適應很高的出口壓力。
該閥用于工作溫度-10~150℃的天然氣和空氣，燃氣，非腐蝕性液體管路上，在高層建筑的冷熱供水和消防供水的系統中，可取代常規分區水管，這樣可以簡化的節省系統的設備，降低工程造價，也可在各類壓機設備的冷卻系統中起著減壓、穩壓作用，的確是用戶理想的產品。
二、工作原理：
1、 本閥通過啟閉件的節流，造成壓力損失迫使進口壓力在出口處降低某一個需要值，當流量和壓力變化時，利用本身介質能量來控制出口壓力基本不變的目的。
2、 本閥介質走向由上進下出，當調節出口壓力時，順時針旋轉調節螺栓迫使活塞向下移動，打開主閥，改變節流面積，造成壓力損失，實現減壓。由于閥后介質通過“X”通道流入活塞下腔并與活塞上方保持平衡，當壓力和流量變化時，使主閥節流面積始終保持相應位置，由于本閥采用卸荷機構，減小了進口壓力面積，從而減小了閥門出口壓力偏差，大大提高了減壓閥的穩壓精度。
三、性能規范： 單位：MPa
|
公稱壓力
PN
|
試驗壓力
PS
|
進口壓力
P1
|
出口壓力
P2
|
最小壓差
△P
|
背壓
PB
|
壓力特性
△P2P1
|
流量特性
△P2G2
|
|
1.6
|
2.4
|
＜1.6
|
0.1~1.0
|
0.2
|
≤0.15
|
P2×10％
|
P2×20％
|
|
2.5
|
3.75
|
＜2.5
|
0.3~1.6
|
0.2
|
≤0.25
|
P2×10％
|
P2×20％
|
|
4.0
|
6.0
|
＜4.0
|
0.3~2.5
|
0.2
|
≤0.25
|
P2×10％
|
P2×20％
|
|
6.4
|
9.6
|
＜6.4
|
0.5~3.0
|
0.25
|
≤0.4
|
P2×12％
|
P2×25％
|
四、主要外形尺寸
|
DN
|
L
|
H1
|
H2
|
||||||||
|
PN16 PN25
|
PN40 PN64
|
PN16
|
PN25
|
PN40
|
PN64
|
PN16
|
PN25
|
PN40
|
PN64
|
||
|
20
|
160
|
160
|
170
|
90
|
90
|
90
|
90
|
220
|
220
|
220
|
220
|
|
25
|
180
|
200
|
200
|
95
|
95
|
105
|
105
|
255
|
255
|
265
|
365
|
|
32
|
200
|
220
|
220
|
100
|
100
|
110
|
110
|
255
|
255
|
265
|
365
|
|
40
|
220
|
240
|
240
|
115
|
115
|
130
|
130
|
325
|
325
|
330
|
330
|
|
50
|
250
|
270
|
270
|
120
|
120
|
135
|
135
|
325
|
325
|
330
|
330
|
|
65
|
260
|
280
|
300
|
125
|
126
|
145
|
145
|
330
|
330
|
340
|
355
|
|
80
|
310
|
330
|
330
|
135
|
135
|
160
|
160
|
340
|
340
|
340
|
340
|
|
100
|
350
|
380
|
380
|
185
|
185
|
185
|
185
|
360
|
360
|
360
|
360
|
|
125
|
400
|
450
|
450
|
190
|
200
|
200
|
245
|
560
|
560
|
565
|
565
|
|
150
|
450
|
500
|
500
|
205
|
210
|
240
|
280
|
580
|
580
|
585
|
585
|
|
200
|
500
|
560
|
560
|
220
|
245
|
245
|
310
|
630
|
630
|
635
|
635
|
|
250
|
600
|
|
|
270
|
|
|
|
750
|
|
|
|
|
300
|
800
|
|
|
310
|
|
|
|
780
|
|
|
|
|
350
|
850
|
|
|
390
|
|
|
|
850
|
|
|
|
|
400
|
900
|
|
|
420
|
|
|
|
925
|
|||
